LK-HSPD Yüksək Sürətli InGaAs Fotodetektoru

  • Geniş bant genişliyi, yüksək sürət
  • Birləşdirilmiş Bias-T
  • Birləşdirilmiş DC
  • Hermetik möhürlənmiş, SMA birləşdiricisi
  • Aşağı Qaranlıq Cərəyan， yüksək siqnal-küy nisbəti.
  • Kiçik Form Faktoru.
INQUIRY

+ 86 29 88244373

Product Description

LK-HSPD yüksək sürətli aşkarlama modulu həm rəqəmsal, həm də analoq istifadəni təmin etmək üçün hazırlanmışdır. Bu modul əsas uyğun elektronika ilə birlikdə 1250-1650 nm arasında dəyişən cavab dalğasına malik InGaAs PIN fotodiodla təchiz edilmişdir.

LK-HSPD 8 GHz, 12 GHz, 18 GHz, 22 GHz və 30 GHz bant genişliklərini çatdırmağa qadirdir. Modulun işləməsi xüsusi modeldən asılı olaraq +3.3V və ya +5V enerji təchizatına əsaslanır. 9/125μm standart tək rejimli liflə işləmək üçün nəzərdə tutulmuşdur. RF çıxışında SMA uyğun konnektor və ya 2.92 mm konnektor var, hər ikisi 50 ohm empedans uyğunluğu ilə.

LK-HSPD ətraf mühit faktorlarından qorunmaq üçün hermetik şəkildə möhürlənmişdir və bununla da davamlılığını və etibarlılığını artırır. O, çəkisi kritik faktor olan tətbiqlər üçün ideal olan 15 qramdan az kütləsi olan yüngül dizaynı ilə öyünür. Modul, ciddi ekoloji və təhlükəsizlik qaydalarına uyğunluğunu təsdiq edən Təhlükəli Maddələrin Məhdudlaşdırılması (RoHS) Direktiv 2.0-a uyğun olaraq sertifikatlaşdırılmışdır.

Texniki Features
Tipik və Mütləq Maksimum Reytinq
Parametr Sim. Tıp qiymət vahid
Saxlama temperaturu aralığı TSTG -45 ～ +85 -55 ～ +100 ℃
Əməliyyat qutusunun temperatur diapazonu TC 25 -40 ～ +85 ℃
Yanlış gərginliyi VR 3.3 və ya 5 2.8 ~ 5.25 V
Optik Giriş Gücü Pin +3 + 10 dBm
Yanan Optik Gücü PB - + 13 dBm
Qurğuşun lehimləmə temperaturu Tp 280（10s） 330（10s） ℃
Elektrik / Optik Xüsusiyyətlər (TC = 22 ± 3 ℃)
Parametr Sym Test Vəziyyəti Parametr dəyərləri vahid
Dalğa uzunluğu silsiləsi λ - 1000 ~ 1650 nm
Tezlik Aralığı - - C-band X-Band Ku-Band Ku+-Qrup K+-Qrup PLUS -
Kiçik siqnal bant genişliyi f-3dB TC= 22 ± 3℃ 0.1 ~ 8 0.3 ~ 12 0.8 ~ 18 2 ~ 22 2 ~ 30 0.3 ~ 18 GHz
Məsuliyyət Re VR , Pin=1 mVt λ = 1310nm ≥ 0.85 ≥ 0.85 ≥ 0.8 ≥ 0.75 ≥ 0.75 ≥ 0.75 A / W
λ = 1550nm ≥ 0.95 ≥ 0.95 ≥ 0.75 ≥ 0.70 ≥ 0.65 ≥ 0.70
Amplituda Düzlük A TC =-40～+85 ℃ ≤ ± 1.5 ≤ ± 1.5 ≤ ±1.5 ≤ ± 2 ≤ ± 2 ≤ ± 1.5 dB
Çıxış VSWR VSWR - ≤ 2 ≤ 2 ≤ 2.5 ≤ 2.5 ≤ 2.5 ≤ 2.5 -
Yanlış gərginliyi VR - + 3.3 + 3.3 + 3.3 + 3.3 +5 +5 V
RF Connector - - SMA SMA SMA 2.92mm 2.92mm SMA -
Doyma Optik Gücü Ps VR , λ = 1550nm
AC Modulyasiya		 +7 +7 +7 +7 +7 + 10 dBm
Qaranlıq cərəyan Id VR ≤ 10 ≤ 10 ≤ 10 ≤ 10 ≤ 10 ≤ 10 nA
Doyma RF Çıxış Gücü Narazı mimika - 10- dBm
Çıxış Empedans RL - 50 Ω

● Tipik Cavab Əyriləri

(VR , λ=1550nm , TC =25 ºC ,Pin=0dBm)

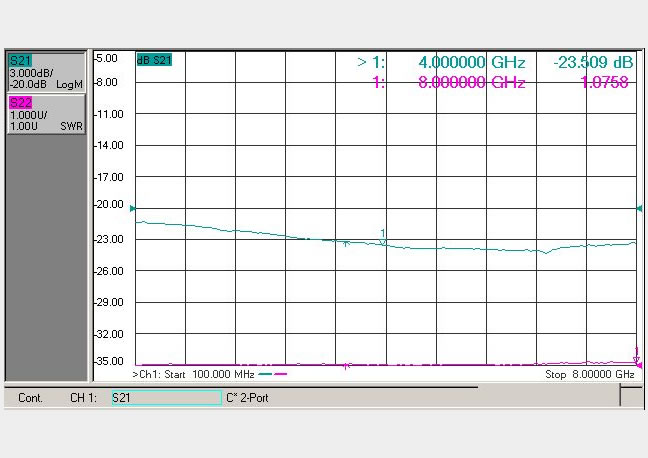

(Şəkil 1 C-Band Fotodetektor Tezliyə Cavab)

(Şəkil 2 X-Band Fotodetektor Tezliyinə Cavab)

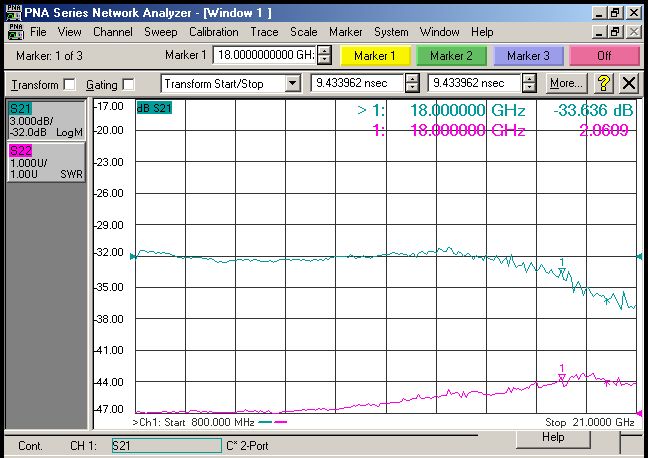

(Şəkil 3 Ku-Band Fotodetektor Tezliyinə Cavab)

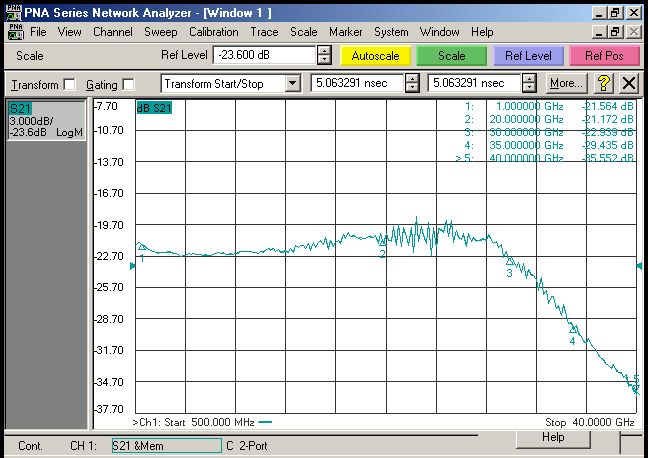

(Şəkil 4 K+ -Band Fotodetektor Tezliyinə Cavab)

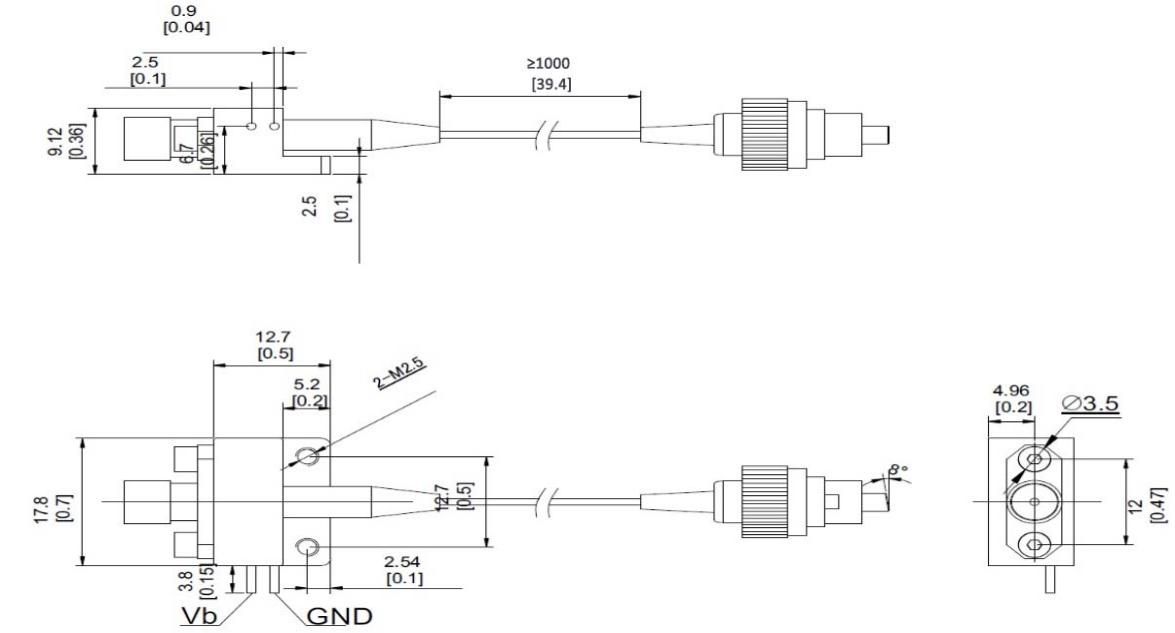

● Ölçü və Sancaqlar (vahid:mm[ düym])

RF birləşdiricisi: SMA və ya 2.92 mm

● Sifariş Məlumatı

Vərəq 1:

Kodu  Analoq bant genişliyi
C 0.1 ~ 8 GHz
X 0.3 ~ 12 GHz
Ku 0.8 ~ 18 GHz
Ku+ 2 ~ 22 GHz
K+ 2 ~ 30 GHz
Daha 0.3 ~ 18 GHz

Vərəq 2:

Kodu Connector Tipi Qeyd
N Bağlayıcı yoxdur Tək rejimli 9/125 μm fiber pigtail
A FC / APC
P FC / PC

● Ehtiyat tədbirləri

  • Lifin zədələnməsinin qarşısını almaq üçün lifin əyilmə radiusu 20 mm-dən az olmamalıdır.

  • Optik dövrəyə qoşmazdan əvvəl lif birləşmə fasetinin təmiz olduğundan əmin olun.

  • Saxlama, daşıma və istifadə zamanı müvafiq ESD mühafizəsi tələb olunur.

Bütün standart fotodetektorlarımız modullara uyğunlaşdırıla bilər！

Applications

  • Fiber optik rabitə

  • Radar Məlumatlarının Emalı

  • Elektron müharibə

  • Yüksək sürətli Siqnal Testi və Ölçməsi

  • Təhlükəsizlik və Müşahidə
