LK-FCAMPD Gücləndirilmiş RF InGaAs Fotodetektoru
- Geniş bant genişliyi
- Birləşdirilmiş Bias-T
- O/E Hibrid İnteqrasiya
- Yüksək qazanc, aşağı səs-küy, genişzolaqlı
- SMA bağlayıcı
- Aşağı Qaranlıq Cərəyan, Yüksək siqnal-küy nisbəti
- Kiçik Form Faktoru.
Product Description
LK-FCAMPD genişzolaqlı InGaAs fotodiodunu aşağı səs-küylü gücləndirici ilə birləşdirən optik və elektron texnologiyanın birləşməsidir. Bu cihaz InGaAs PIN fotodiodu sayəsində 1000 və 1650nm arasında dalğa uzunluqlarına həssasdır və aşağı səs-küylü gücləndirici 20 ilə 30dB arasında dəyişən RF qazancını təmin edir.
LK-FCAMPD konfiqurasiya edilə bilən bant genişliyi seçimlərini, o cümlədən 1 gigahertz, 2.5 gigahertz və maksimum 5 gigahertz-ə qədər fərdiləşdirilə bilən bant genişliyi təklif edir. Cihaz +5 voltluq enerji təchizatı ilə işləyir və optik giriş üçün standart FC (üzlə təmasda) fiber-optik konnektora malikdir. RF çıxışı 50 ohm-a qədər empedansa uyğun olan SMA-uyğun konnektor vasitəsilə asanlaşdırılır.
LK-FCAMPD yüngüldür, kütləsi 25 qramdan azdır və onu müxtəlif portativ və yığcam tətbiqlər üçün uyğun edir. Ətraf mühit və təhlükəsizlik standartlarına sadiqliyini göstərən Təhlükəli Maddələrin Məhdudlaşdırılması (RoHS) Direktiv 2.0 ilə uyğunluq sertifikatına malikdir.
Texniki Features
| Tipik və Mütləq Maksimum Reytinq | ||||
|---|---|---|---|---|
| Parametr | Sim. | Tıp | qiymət | vahid |
| Saxlama temperaturu aralığı | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Əməliyyat qutusunun temperatur diapazonu | TC | 25 | -40 ～ +70 | ℃ |
| Yanlış gərginliyi | VR | +5 | +4.75 ～ +5.25 | V |
| Optik Giriş Gücü | Pin | 0 | +5 | dBm |
| Yanan Optik Gücü | PB | - | + 13 | dBm |
| Qurğuşun lehimləmə temperaturu | Tp | 280（10s） | 330（10s） | ℃ |
| Elektrik / Optik Xüsusiyyətlər (TC = 22 ± 3 ℃) | |||||||
|---|---|---|---|---|---|---|---|
| Parametr | Sym | Test Vəziyyəti | Parametr dəyərləri | vahid | |||
| Dalğa uzunluğu silsiləsi | λ | - | 1000 ~ 1650 | nm | |||
| Tezlik Aralığı | - | - | L - Qrup | S - Qrup | CM | - | |
| Kiçik siqnal bant genişliyi | f-3dB | TC = 22 ± 3℃ | 0.03 ~ 1 | 0.03 ~ 2.5 | 0.1 ~ 5 | GHz | |
| Məsuliyyət | Re | VR =+5V, Pin =1 mVt | λ = 1310 nm | ≥ 0.85 | ≥ 0.90 | ≥ 0.90 | A / W |
| λ = 1550 nm | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | ||||
| RF siqnal qazancı | G | - | 30 ± 2 | 20 ± 2 | 20 ± 2 | dB | |
| Amplituda Düzlük | A | TC =-40～+70 ℃ | ≤ ± 1.5 | ≤ ± 1.5 | ≤ ± 2 | dB | |
| Çıxış VSWR | VSWR | - | ≤ 2 | ≤ 2 | ≤ ± 2.2 | - | |
| Doyma Optik Gücü | Ps | VR = +5 V, λ = 1550 nm AC Modulyasiya |
+5 | dBm | |||
| Doyma RF Çıxış Gücü | Phəyata | - | 15 | dBm | |||
| Qaranlıq cərəyan | ID | - | ≤ 10 | nA | |||
| Çıxış Empedans | RL | - | 50 | Ω | |||
● Tipik Cavab Əyriləri

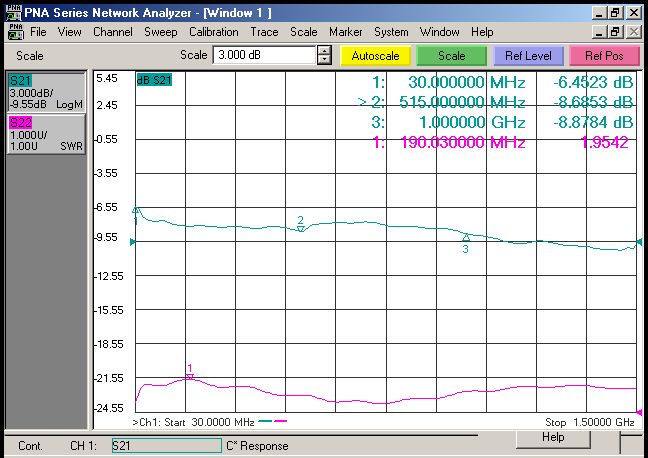

(Şəkil . 1 L-band FCAMPD InGaAs Fotodetektor Tezliyə Cavab）
(Şəkil . 2 S-Band FCAMPD InGaAs Fotodetektor Tezliyə Cavab）

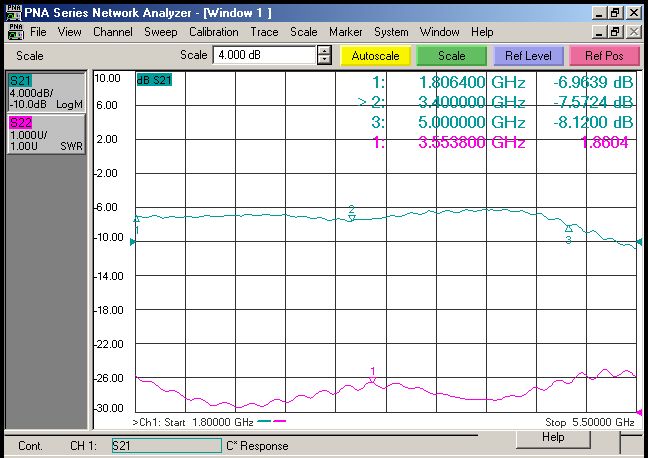

(Şəkil . 3 C-Band FCAMPD InGaAs Fotodetektor Tezliyə Cavab）
● Ölçü və Sancaqlar ( Vahid: mm[düym] )
Optik birləşdirici: FC (üzlə təmasda) fiber-optik birləşdirici
RF birləşdiricisi: SMA
● Sifariş Məlumatı
Vərəq 1:
| Kodu | Analoq bant genişliyi |
| L | 0.03 ~ 1 GHz |
| S | 0.03 ~ 2.5 GHz |
| CM | Fərdiləşdirmə (≦ 5GHz) |
● Ehtiyat tədbirləri
Optik dövrəyə qoşmazdan əvvəl lif birləşmə fasetinin təmiz olduğundan əmin olun.
RF interfeysi və optik interfeys istifadə edilmədikdə toz qapağı ilə örtülməlidir.
Saxlama, daşıma və istifadə zamanı müvafiq ESD mühafizəsi tələb olunur.
Bütün standart fotodetektorlarımız modullara uyğunlaşdırıla bilər！
Applications
Radar Məlumatlarının Emalı
Elektron müharibə
Antenanın ölçülməsi
Fiber Optik Rabitə
Təhlükəsizlik və Müşahidə
