LK-HHPD Yüksək Sürətli InGaAs Fotodetektoru
- Geniş bant genişliyi ，Yüksək Sürət
- Yüksək cavabdehlik
- Birləşdirilmiş Bias-T
- Yüksək doyma girişi
- Hermetik möhürlənmiş, SMA birləşdiricisi
- Aşağı Qaranlıq Cərəyan， yüksək siqnal-küy nisbəti.
- Kiçik Form Faktoru.
Product Description
LK-HHPD, 1250-dən 1650 nm-ə qədər dalğa uzunluqlarını əhatə edən InGaAs PIN fotodioduna malik, rəqəmsal və analoq tətbiqlər üçün uyğun olan yüksək sürətli detektor moduludur. 12 GHz və ya 18 GHz bant genişliyi təklif edir və +5V güclə işləyir. Modul standart tək rejimli 9/125μm liflə uyğun gəlir və 50 ohm empedans uyğunluğu ilə RF çıxışı üçün SMA konnektoruna malikdir.
LK-HHPD yüksək məlumat sürəti tətbiqləri üçün uyğundur, etibarlılıq və uzunömürlülüyü təmin edərək ətraf mühit faktorlarından qorunmaq üçün hermetik şəkildə möhürlənmişdir. Yüngül dizayna malikdir, kütləsi 23 qramdan azdır ki, bu da portativ və ya məhdud məkan tətbiqləri üçün faydalıdır. Modul ətraf mühit və təhlükəsizlik standartlarına riayət olunmasını nümayiş etdirərək, Təhlükəli Maddələrin Məhdudlaşdırılması (RoHS) Direktivi 2.0-a uyğun olaraq sertifikatlaşdırılmışdır.
Texniki Features
| Tipik və Mütləq Maksimum Reytinq | ||||
|---|---|---|---|---|
| Parametr | Sim. | Tıp | qiymət | vahid |
| Saxlama temperaturu aralığı | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Əməliyyat qutusunun temperatur diapazonu | TC | 25 | -40 ～ +85 | ℃ |
| Yanlış gərginliyi | VR | 5 | +4.75 ～ +5.25 | V |
| Optik Giriş Gücü | Pin | 0 | + 13 | dBm |
| Yanan Optik Gücü | PB | - | + 16 | dBm |
| Qurğuşun lehimləmə temperaturu | Tp | 280（10s） | 330（10s） | ℃ |
| Elektrik / Optik Xüsusiyyətlər (TC = 22 ± 3℃) | ||||||
|---|---|---|---|---|---|---|
| Parametr | Sym | Test Vəziyyəti | Parametr dəyərləri | vahid | ||
| Dalğa uzunluğu silsiləsi | λ | - | 1000 ~ 1650 | nm | ||
| Tezlik Aralığı | - | - | X - Qrup | Ku - Band | - | |
| Kiçik siqnal bant genişliyi | f-3dB | TC = 22 ± 3℃ | 0.3 ~ 12 | 0.8 ~ 18 | GHz | |
| Məsuliyyət | Re | VR =+5 V, Pin = 10 mVt | λ = 1310 nm | ≥ 0.75 | ≥ 0.75 | A / W |
| λ = 1550 nm | ≥ 0.7 | ≥ 0.7 | ||||
| Çıxış VSWR | VSWR | - | ≤ 2 | ≤ 2.2 | - | |
| Amplituda Düzlük | A | TC =-45～+85 ℃ | ≤ ±1.5 | dB | ||
| Doyma Optik Gücü | Ps | VR =+5 V, λ = 1550 nm AC Modulyasiya |
13 | dBm | ||
| Doyma RF Çıxış Gücü | Phəyata | - | 10- | dBm | ||
| Qaranlıq cərəyan | Id | VR = 5 V | ≤ 10 | nA | ||
| Çıxış Empedans | RL | - | 50 | Ω | ||
● Tipik cavabdehlik əyriləri

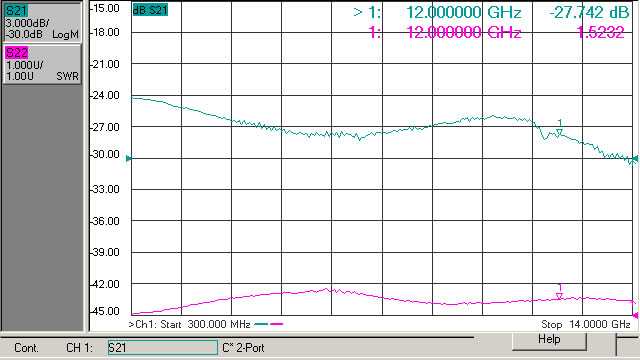

（Şəkil 1 X - Qrup Fotodetektor Tezliyinə Cavab）

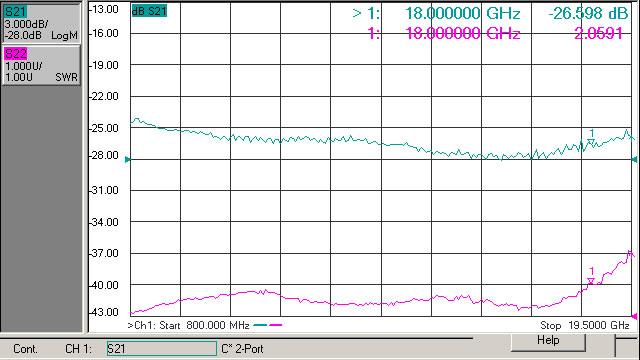

（Şəkil 2 Ku - Qrup Fotodetektor Tezliyinə Cavab）

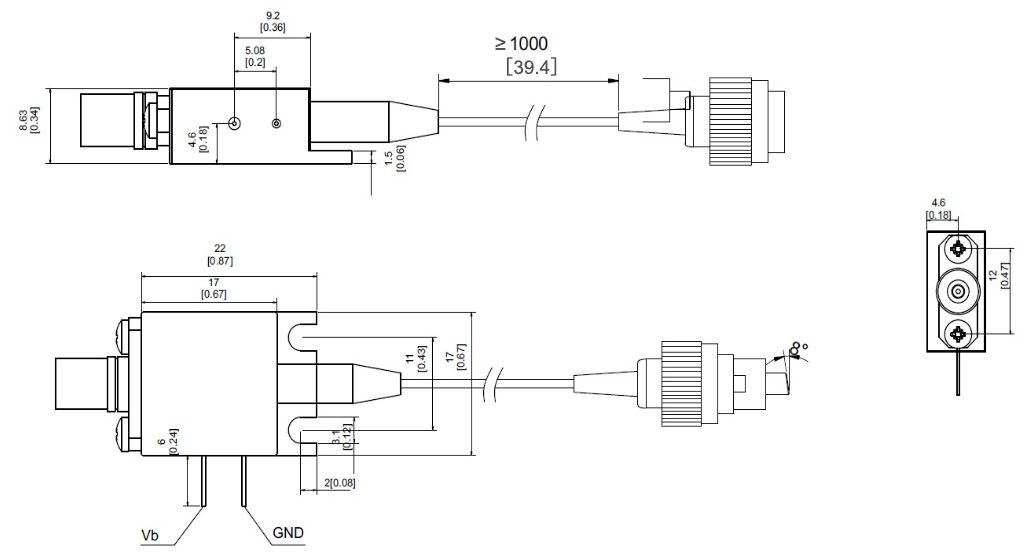

● Ölçü və Sancaqlar (vahid: düym)
RF birləşdiricisi: SMA birləşdiricisi
●İnformasiya sifariş
Vərəq 1:
| Kodu | Analoq bant genişliyi |
| X | 0.3 ~ 12 GHz |
| Ku | 0.8 ~ 18 GHz |
Vərəq 2:
| Kodu | Connector Tipi | Qeyd |
| N | Bağlayıcı yoxdur | Tək rejimli 9 / 125 μm fiber pigtail |
| A | FC / APC |
● Ehtiyat tədbirləri
Lifin zədələnməsinin qarşısını almaq üçün lifin əyilmə radiusu 20 mm-dən az olmamalıdır.
Optik dövrəyə qoşmazdan əvvəl lif birləşmə fasetinin təmiz olduğundan əmin olun.
Saxlama, daşıma və istifadə zamanı müvafiq ESD mühafizəsi tələb olunur.
Bütün standart fotodetektorlarımız modullara uyğunlaşdırıla bilər！
Applications
Fiber optik rabitə
Radar Məlumatlarının Emalı
Elektron müharibə
Yüksək sürətli Siqnal Testi və Ölçməsi
Təhlükəsizlik və Müşahidə
