LK-FCPD InGaAs Fotodetektoru
- Geniş bant genişliyi
- Birləşdirilmiş Bias-T
- O/E Hibrid İnteqrasiya
- Aşağı səs-küy, genişzolaqlı
- SMA bağlayıcı
- Aşağı Qaranlıq Cərəyan， yüksək siqnal-küy nisbəti.
- Kiçik Form Faktoru.
Product Description
Fiber-Coupled Photodetector (FCPD) genişzolaqlı İndium Qallium Arsenid (InGaAs) fotodiodunu özündə birləşdirən qabaqcıl optoelektron hibrid sistemdir. InGaAs PIN fotodiodu 1000 ilə 1650 nanometr arasında dəyişən dalğa uzunluqlarına cavab vermək üçün nəzərdə tutulmuşdur. LK-FCPD 1 gigahertz, 2.5 gigahertz bant genişliyini təmin etməyə qadirdir və maksimum 8 gigahertz bant genişliyi qabiliyyəti ilə fərdiləşdirilə bilən həllər təklif edir. Cihaz +5 voltluq təchizatı gərginliyi ilə təchiz edilib və optik giriş üçün standart FC (üzlə təmasda) fiber-optik birləşdirici ilə təchiz olunub. Radiotezlik (RF) çıxışı 50 ohm-a qədər empedansa uyğun gələn SMA-uyğun konnektor vasitəsilə asanlaşdırılır.
LK-FCPD yüngüldür, 15 qramdan azdır, bu da minimal kütlə tələb edən tətbiqlər üçün əlverişlidir. Cihaz Təhlükəli Maddələrin Məhdudlaşdırılması (RoHS) Direktivi 2.0 ilə uyğundur və onun ciddi ətraf mühit və təhlükəsizlik qaydalarına cavab verməsini təmin edir.
Texniki Features
| Tipik və Mütləq Maksimum Reytinq | ||||
|---|---|---|---|---|
| Parametr | Sim. | Tıp | qiymət | vahid |
| Saxlama temperaturu aralığı | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Əməliyyat qutusunun temperatur diapazonu | TC | 25 | -40 ～ +70 | ℃ |
| Yanlış gərginliyi | VR | +5 | +4.75 ～ +5.25 | V |
| Optik Giriş Gücü | Pin | 0 | +5 | dBm |
| Yanan Optik Gücü | PB | - | + 13 | dBm |
| Qurğuşun lehimləmə temperaturu | Tp | 280（10s） | 330（10s） | ℃ |
| Elektrik / Optik Xüsusiyyətlər (TC = 22 ± 3 ℃) | |||||||
|---|---|---|---|---|---|---|---|
| Parametr | Sym | Test Vəziyyəti | Parametr dəyərləri | vahid | |||
| Dalğa uzunluğu silsiləsi | λ | - | 1000 ~ 1650 | nm | |||
| Tezlik Aralığı | - | - | L bandı | S Band | CM | - | |
| Kiçik siqnal bant genişliyi | f-3dB | TC = 22 ± 3℃ | 0.03 ~ 1 | 0.03 ~ 2.5 | 0.1 ~ 8 | GHz | |
| Məsuliyyət | Re | VR =+5V, Pin =1 mVt | λ = 1310 nm | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | A / W |
| λ = 1550 nm | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | ||||
| Amplituda Düzlük | A | TC =-40～+70 ℃ | ≤ ± 1.5 | ≤ ±2 | dB | ||
| Çıxış VSWR | VSWR | - | ≤ 2 | ≤ 2.2 | - | ||
| Doyma Optik Gücü | Ps | VR = +5 V, λ = 1550 nm AC Modulyasiya |
+5 | dBm | |||
| Doyma RF Çıxış Gücü | Phəyata | - | 10- | dBm | |||
| Qaranlıq cərəyan | ID | - | ≤ 10 | nA | |||
| Çıxış Empedans | RL | - | 50 | Ω | |||
● Tipik Cavab Əyriləri

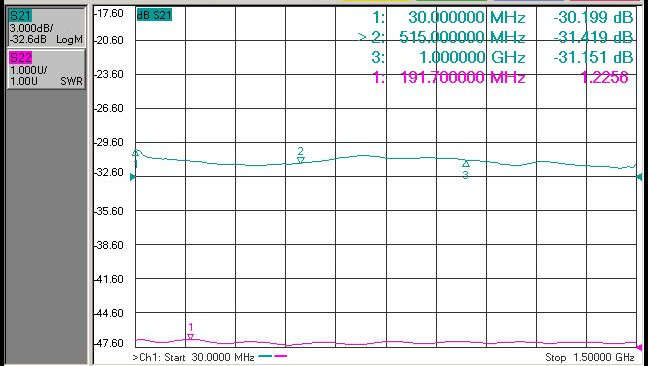

Şek. 1 L-Band FCPD InGaAs Fotodetektor Tezliyə Cavab

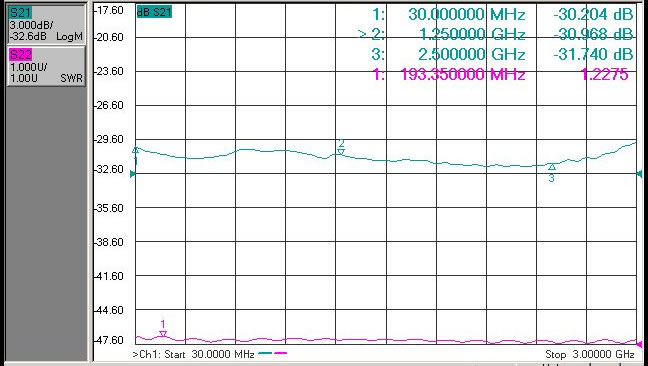

Şek. 2 S-Band FCPD InGaAs Fotodetektor Tezliyə Cavab
Şek. 3 C- Band FCPD InGaAs Fotodetektor Tezliyə Cavab

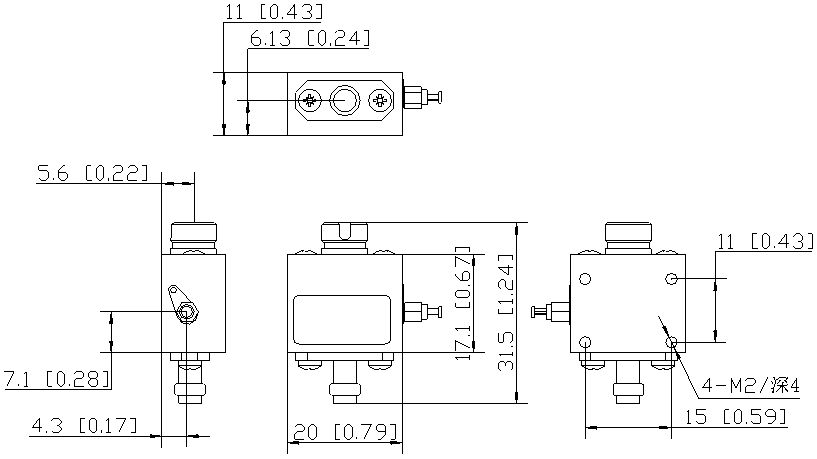

●Ölçü və Sancaqlar ( Vahid: mm[düym] )
Optik birləşdirici: FC (üzlə təmasda) fiber-optik birləşdirici
RF birləşdiricisi: SMA
●İnformasiya sifariş
Vərəq 1:
| Kodu | Analoq bant genişliyi |
| L | 0.03 ~ 1 GHz |
| S | 0.03 ~ 2.5 GHz |
| CM | Fərdiləşdirmə (≦ 8GHz) |
● Ehtiyat tədbirləri
Optik dövrəyə qoşmazdan əvvəl lif birləşmə fasetinin təmiz olduğundan əmin olun.
RF interfeysi və optik interfeys istifadə edilmədikdə toz qapağı ilə örtülməlidir.
Saxlama, daşınma zamanı müvafiq ESD mühafizəsi tələb olunur
Bütün standart fotodetektorlarımız modullara uyğunlaşdırıla bilər！
Applications
Radar Məlumatlarının Emalı
Elektron müharibə
Antenanın ölçülməsi
Fiber Optik Rabitə
Təhlükəsizlik və Müşahidə
