LK-AMPD-S Yüksək Sürətli Gücləndirilmiş Mikrodalğalı InGaAs Fotodetektoru
- Yüksək sürət, geniş bant genişliyi
- Birləşdirilmiş Bias-T
- O/E Hibrid İnteqrasiya
- Yüksək qazanc, aşağı səs-küy, genişzolaqlı
- Hermetik möhürlənmiş, SMA birləşdiricisi
- Aşağı Qaranlıq Cərəyan， yüksək siqnal-küy nisbəti.
- Kiçik Form Faktoru.
Product Description
LK-AMPD-S InGaAs fotodiodunun və aşağı səs-küy gücləndiricisinin hibrididir, 1000-dən 1650nm-ə qədər geniş optik reaksiya üçün nəzərdə tutulmuşdur və 15 dB RF qazancı təklif edir. O, 12GHz və 18GHz bant genişliyi ilə yüksək sürətli performans təmin edir və +5V təchizatı ilə təchiz edilir.
Bu modul standart tək rejimli 9/125μm liflə uyğun gəlir və 50 ohm empedans uyğunluğu olan SMA konnektoruna malikdir.
LK-AMPD-S ətraf mühitin mühafizəsi üçün hermetik şəkildə möhürlənib və yüngül dizayna malikdir, kütləsi 23 qramdan azdır. O, Təhlükəli Maddələrin Məhdudlaşdırılması (RoHS) Direktivi 2.0 ilə uyğundur, ekoloji davamlılığı və ciddi təhlükəsizlik standartlarına riayət olunmasını təmin edir.
Texniki Features
| Tipik və Mütləq Maksimum Reytinq | ||||
|---|---|---|---|---|
| Parametr | Sim. | Tıp | qiymət | vahid |
| Saxlama temperaturu aralığı | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Əməliyyat qutusunun temperatur diapazonu | TC | 25 | -40 ～ +85 | ℃ |
| Yanlış gərginliyi | VR | +5 | +5 ～ +9 | V |
| Optik Giriş Gücü | Pin | 0 | + 10 | dBm |
| Yanan Optik Gücü | PB | - | + 13 | dBm |
| Qurğuşun lehimləmə temperaturu | Tp | 280（10s） | 330（10s） | ℃ |
| Elektrik / Optik Xüsusiyyətlər (TC = 22 ± 3 ℃) | ||||||
|---|---|---|---|---|---|---|
| Parametr | Sym | Test Vəziyyəti | Parametr dəyərləri | vahid | ||
| Dalğa uzunluğu silsiləsi | λ | - | 1000 ~ 1650 | nm | ||
| Tezlik Aralığı | - | - | X - Qrup | Ku - Band | - | |
| Kiçik siqnal bant genişliyi | f-3dB | TC = 22 ± 3℃ | 0. 3 ~ 12 | 0. 8 ~ 19.5 | GHz | |
| Məsuliyyət | Re | VR =+5V, Pin =10 mVt | λ = 1310 nm | ≥ 0.8 | ≥ 0.85 | A / W |
| λ = 1550 nm | ≥ 0.85 | ≥ 0.8 | ||||
| Amplituda Düzlük | A | TC =-45～+85 ℃ | ≤ ± 2 | dB | ||
| Doyma Optik Gücü | Ps | VR =+ 5 V, λ = 1550 nm AC Modulyasiya |
10 | dBm | ||
| RF Siqnal Qazancı (Tipik) | G | - | 15 ± 1 | dB | ||
| Doyma RF Çıxış Gücü | Phəyata | - | +3 | dBm | ||
| Çıxış VSWR | VSWR | - | ≤ 2 | - | ||
| Çıxış Empedans | RL | - | 50 | Ω | ||
● Tipik Cavab Əyriləri
(Şəkil . 1 X - Band Fotodetektor Tezliyə Cavab）
(Şəkil . 2 Ku - Band Fotodetektor Tezliyə Cavab）

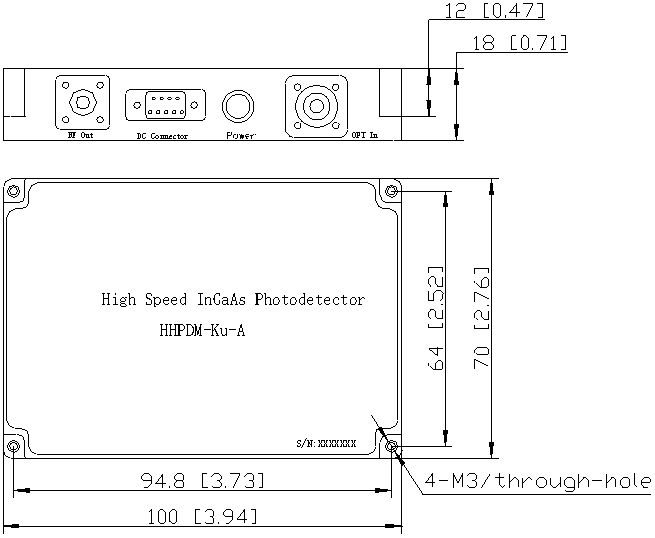

●Ölçü və Sancaqlar ( Vahid:mm[ düym] )
RF birləşdiricisi: SMA
●İnformasiya sifariş
Vərəq 1:
| Kodu | RF siqnal qazancı | Qeyd |
| S | 15 dB | Tipik və Mərkəzi Tezlik |
Vərəq 2:
| Kodu | Analoq bant genişliyi |
| X | 0. 3 ~ 12 GHz |
| Ku | 0. 8 ~ 19.5 GHz |
Vərəq 3:
| Kodu | Connector Tipi | Qeyd |
| N | Bağlayıcı yoxdur | Tək rejimli 9 / 125 μm fiber pigtail |
| A | FC / APC | |
| P | FC / PC |
● Ehtiyat tədbirləri
Lifin zədələnməsinin qarşısını almaq üçün lifin əyilmə radiusu 20 mm-dən az olmamalıdır.
Optik dövrəyə qoşmazdan əvvəl lif birləşmə fasetinin təmiz olduğundan əmin olun.
Saxlama, daşıma və istifadə zamanı müvafiq ESD mühafizəsi tələb olunur.
Bütün standart fotodetektorlarımız modullara uyğunlaşdırıla bilər！
Applications
Radar Məlumatlarının Emalı
Elektron müharibə
Antenanın ölçülməsi
Fiber Optik Rabitə
Təhlükəsizlik və Müşahidə
