LK-HSPD-Ku-CM Yüksək Sürətli InGaAs Fotodetektoru
- Geniş bant genişliyi, yüksək sürət
- Birləşdirilmiş Bias-T
- AC Birləşdirilmişdir
- Hermetik möhürlənmiş, SMA birləşdiricisi
- Aşağı Qaranlıq Cərəyan， yüksək siqnal-küy nisbəti.
- Kiçik Form Faktoru.
Product Description
LK-HSPD-Ku-CM yüksəksürətli detektor modulu həm rəqəmsal, həm də analoq siqnal emal proqramlarına cavab vermək üçün ciddi şəkildə hazırlanmış mürəkkəb optoelektron qəbuledicidir. Bu modul siqnalın optimal uyğunlaşdırılması və kondisioner üçün tələb olunan əsas uyğunluq elektronikası daxil olmaqla, 1250-dən 1650 nanometrə qədər spektral cavab diapazonuna malik olan InGaAs PIN fotodiodla təchiz edilmişdir.
LK-HSPD-Ku-CM 18 gigahertz bant genişliyi ötürməyə qadirdir ki, bu da onu yüksək sürətli məlumat rabitəsi üçün uyğun edir. Modul etibarlı işləməyi və mövcud enerji sistemləri ilə inteqrasiya asanlığını təmin edən +5 voltluq təchizatı ilə təchiz edilmişdir. O, tək rejimli 9/125 mikrometrli lif girişləri üçün standartlara uyğundur və qurulmuş fiber optik infrastrukturu ilə uyğunluğu asanlaşdırır. Radiotezlik (RF) çıxışı siqnalın effektiv yayılmasını və minimal əks olunmasını təmin etmək üçün 50 ohm-a qədər ciddi şəkildə empedansa uyğunlaşdırılmış SMA-uyğun birləşdirici ilə təchiz edilmişdir.
LK-HSPD-Ku-CM, möhkəm ətraf mühitin qorunmasını təmin edən və modulun nəm, toz və digər potensial çirkləndiricilərə qarşı dayanıqlığını artıran, bununla da uzunmüddətli sabitlik və performansı təmin edən hermetik sızdırmazlıq prosesi ilə qurulub.
Texniki Features
| Tipik və Mütləq Maksimum Reytinq | ||||
|---|---|---|---|---|
| Parametr | Sim. | Tıp | qiymət | vahid |
| Saxlama temperaturu aralığı | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Əməliyyat qutusunun temperatur diapazonu | TC | 25 | -40 ～ +85 | ℃ |
| Yanlış gərginliyi | VR | 5 | -4.75 ～ +5.25 | V |
| Optik Giriş Gücü | Pin | + 10 | + 13 | dBm |
| Yanan Optik Gücü | PB | - | + 16 | dBm |
| Qurğuşun lehimləmə temperaturu | Tp | 280（10s） | 330（10s） | ℃ |
| Elektrik / Optik Xüsusiyyətlər (TC = 22 ± 3 ℃) | |||||
|---|---|---|---|---|---|
| Parametr | Sym | Test Vəziyyəti | Parametr dəyərləri | vahid | |
| Dalğa uzunluğu silsiləsi | λ | - | 1000 ~ 1650 | nm | |
| Tezlik Aralığı | - | - | Ku-Band | - | |
| Kiçik siqnal bant genişliyi | f-3dB | TC= 22 ± 3℃ | 0.1 ~ 18 | GHz | |
| Məsuliyyət | Re | VR, Pin=1 mVt | λ = 1310nm | ≥ 0.75 | A / W |
| λ = 1550nm | ≥ 0.7 | ||||
| Amplituda Düzlük | A | TC =-40～+85 ℃ | ≤ ±1.5 | dB | |
| Çıxış VSWR | VSWR | - | ≤ 2.5 | - | |
| Yanlış gərginliyi | VR | - | +5 | V | |
| RF Connector | - | - | SMA | - | |
| Doyma Optik Gücü | Ps | VR, λ = 1550nm AC Modulyasiya |
+ 13 | dBm | |
| Qaranlıq cərəyan | Id | VR | ≤ 10 | nA | |
| Doyma RF Çıxış Gücü | Narazı mimika | - | 10- | dBm | |
| Çıxış Empedans | RL | - | 50 | Ω | |
● Tipik Cavab Əyriləri
(VR, λ=1550nm, TC =25 ºC, Pin=0dBm)
(Şəkil 1 Ku-Band Fotodetektor Tezliyə Cavab)

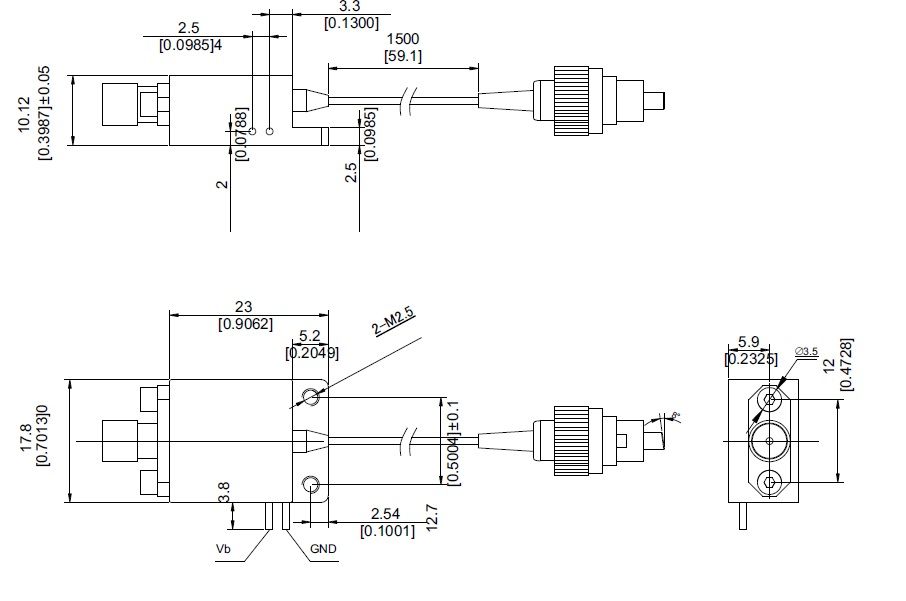

● Ölçü və Sancaqlar ( Vahid: mm[ düym] )
RF birləşdiricisi: SMA
Qeyd: bu rev 1.1-dir, 14 aprel 2023-cü ildə müştəriyə göndərilən versiya ilə müqayisədə quyruq lifi istisna olmaqla ümumi ölçülər dəyişdi.
● Sifariş Məlumatı
Vərəq 1:
| Kodu | Analoq bant genişliyi |
| Ku | 0.1 ~ 18 GHz |
Vərəq 2:
| Kodu | Qeyd |
| CM | Özel |
Vərəq 3:
| Kodu | Connector Tipi | Qeyd |
| N | Bağlayıcı yoxdur | Tək rejimli 9/125 μm fiber pigtail |
| A | FC / APC | |
| P | FC / PC |
● Ehtiyat tədbirləri
Lifin zədələnməsinin qarşısını almaq üçün lifin əyilmə radiusu 20 mm-dən az olmamalıdır.
Optik dövrəyə qoşmazdan əvvəl lif birləşmə fasetinin təmiz olduğundan əmin olun.
Saxlama, daşıma və istifadə zamanı müvafiq ESD mühafizəsi tələb olunur.
Bütün standart fotodetektorlarımız modullara uyğunlaşdırıla bilər！
Applications
Fiber optik rabitə
Radar Məlumatlarının Emalı
Elektron müharibə
Yüksək sürətli Siqnal Testi və Ölçməsi
Təhlükəsizlik və Müşahidə
